3D Druck am Fahrrad

Hallo zusammen,

wie der Titel schon sagt, soll es um 3D-gedruckte Teile am Fahrrad gehen.

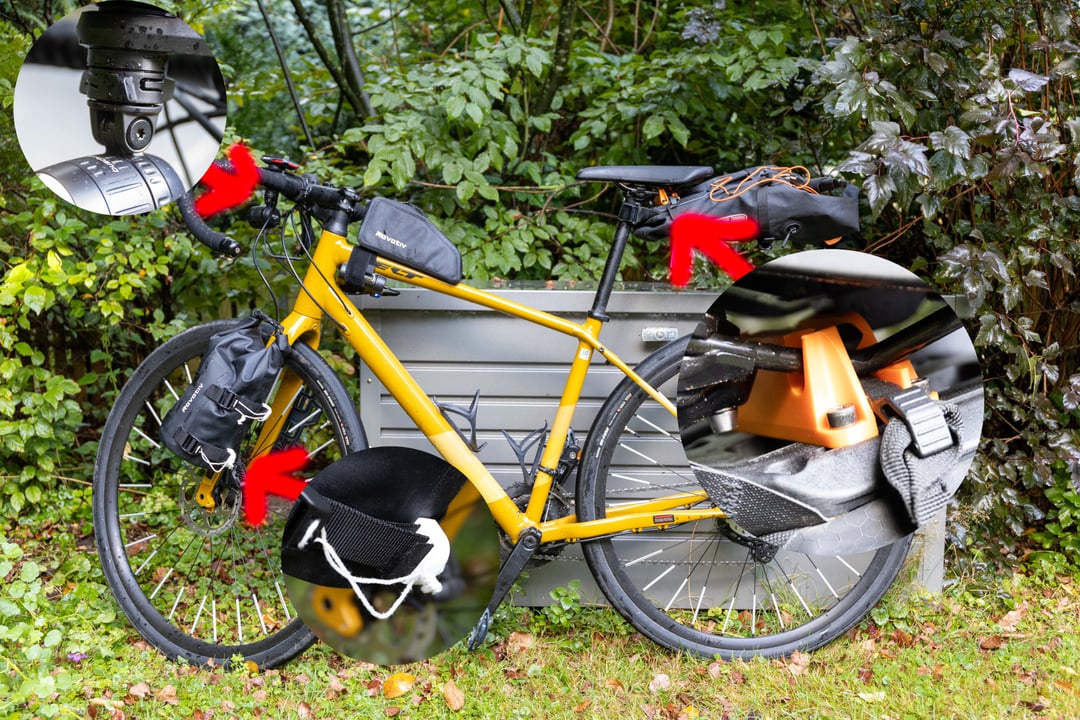

Einige Dinge an meinem Rad haben mich gestört, die ich mithilfe von selbst erstellten CAD-Modellen und meinem 3D-Drucker lösen konnte:

1. Ein Adapter zur Befestigung meiner Lampe
2. Ein Bandhalter für die Gabeltaschen
3. Ein Adapter für das Ortlieb Seat Pack QR, um es an meinem Sattel befestigen zu können

Fangen wir chronologisch an:

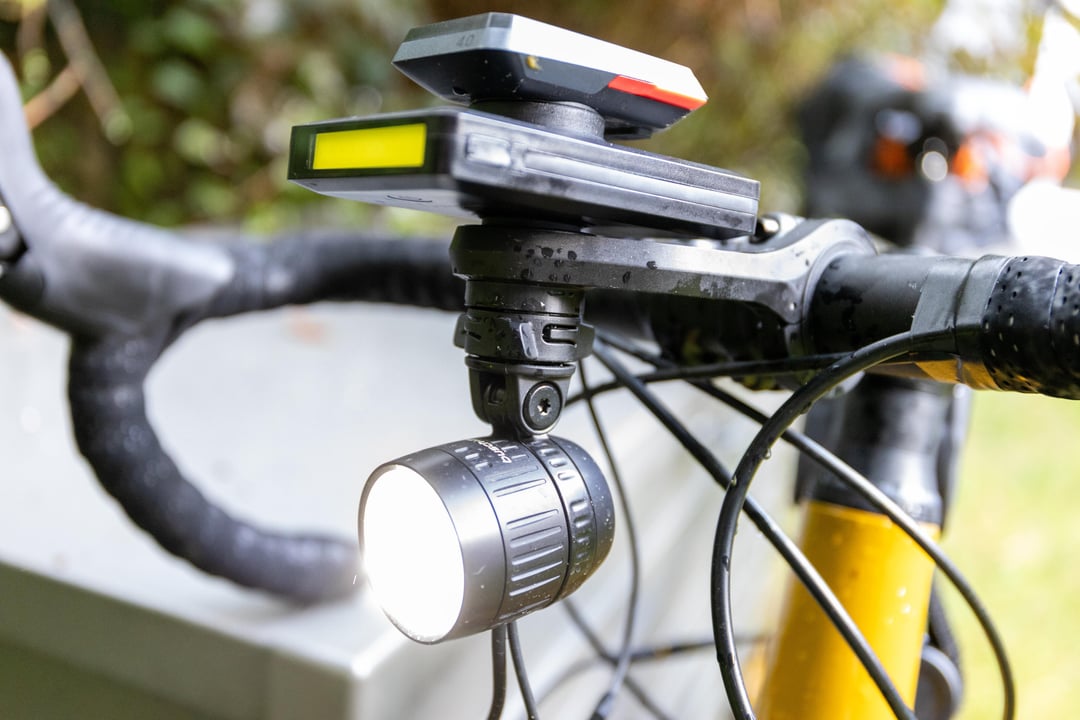

1. Lampenadapter

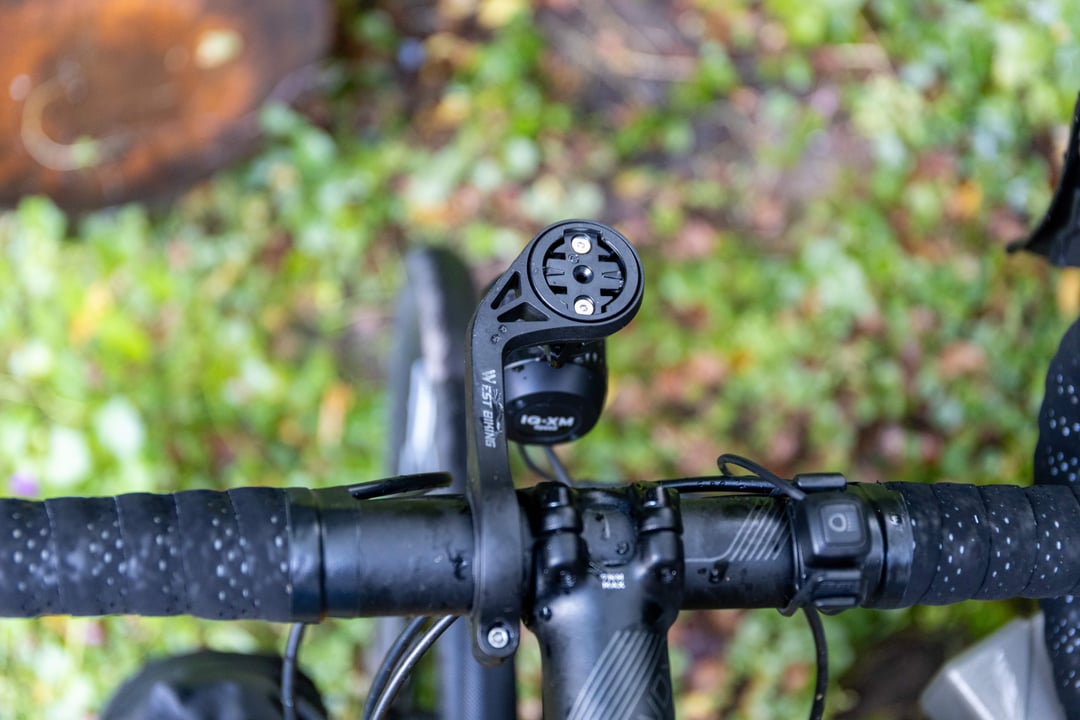

Um meine B+M IQ-XM Speed (kann ich übrigens sehr empfehlen) zu montieren, haben mir die mitgelieferten Befestigungsoptionen nicht gefallen. Stattdessen habe ich meinen Radcomputerhalter (Link) genommen, den vorinstallierten GoPro-Mount auf der Unterseite mit einem Dremel entfernt und anschließend abgeschliffen (Bild 3).

Dieser Halter hat vier Gewindeeinsätze in quadratischer Anordnung, um den Garmin-Mount (Bild 4) sowohl horizontal als auch vertikal befestigen zu können. Glücklicherweise werden nur zwei dieser Gewinde benötigt. Dadurch konnte ich den Adapter mit zwei längeren M4-Schrauben von oben verschrauben. Die Schrauben greifen in interne Muttern, die während des Drucks eingesetzt und „eingedruckt“ wurden. Das hat wunderbar funktioniert.

Der 3D-gedruckte Adapter wird von oben in die originale B+M-Quick-Release-Halterung geschraubt, sodass keine weitere Modifikation nötig war.

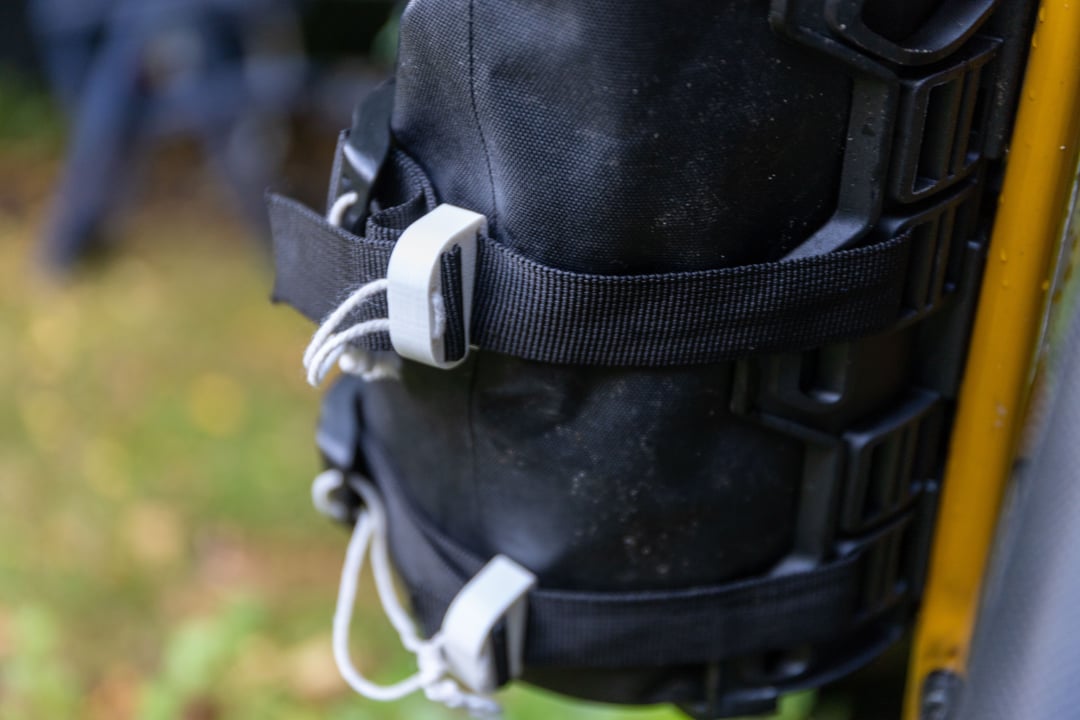

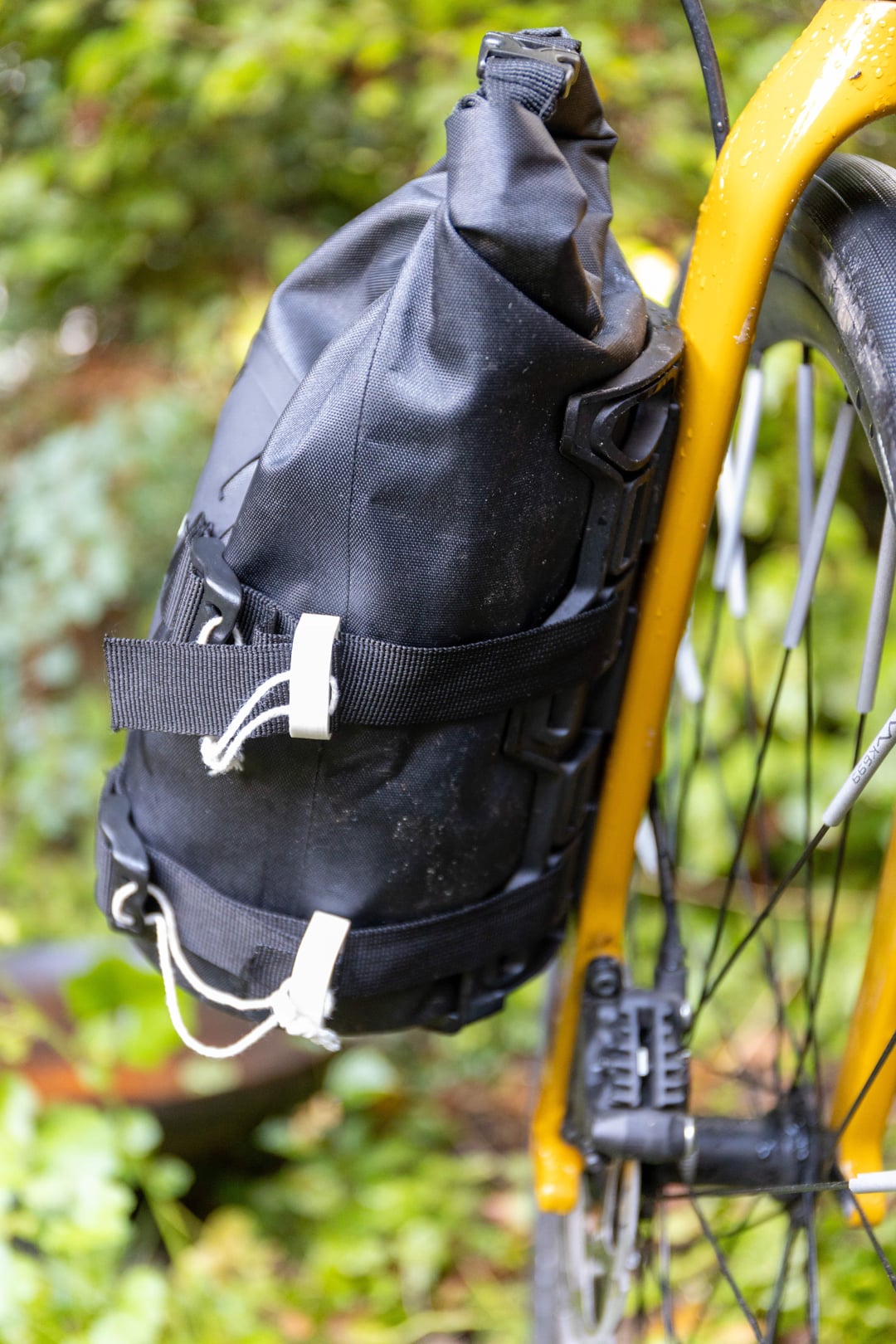

2. Bandhalter für die Gabeltasche
Damit die Bänder meiner Gabeltasche nicht lose herumbaumeln, habe ich mir einfach einen Halter dafür gebastelt. Das Prinzip erklärt sich hoffentlich schon auf den Bildern (4+5). 😀

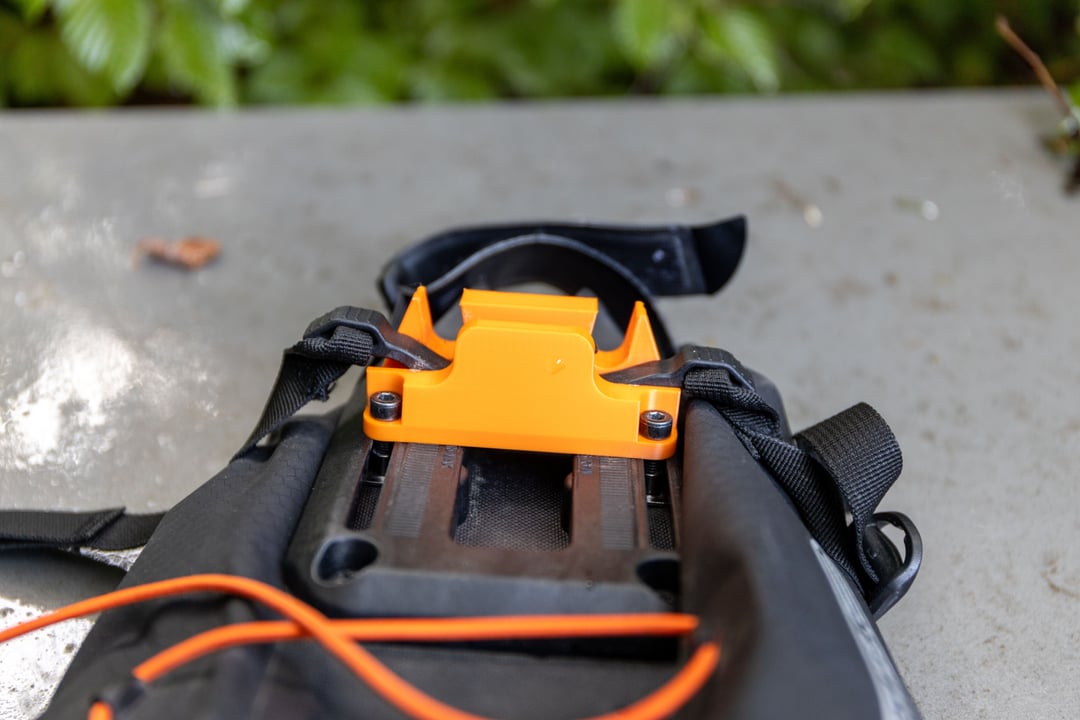

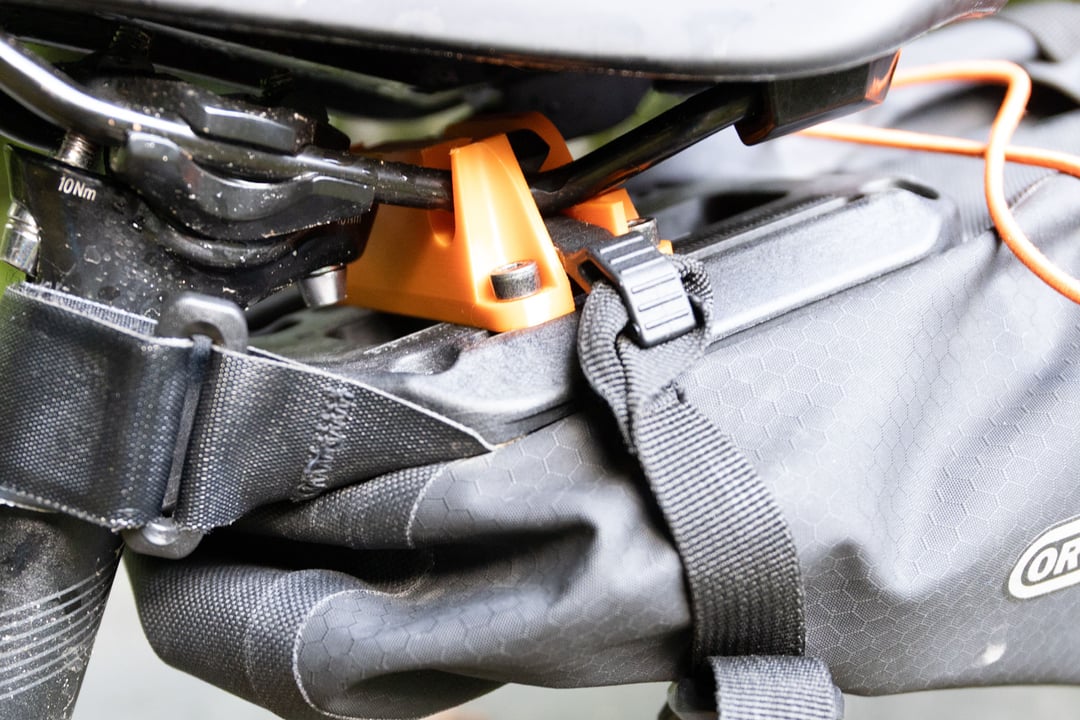

3. Adapter für das Ortlieb Seat Pack QR
Der originale Halter des Ortlieb QR Seat Pack war leider nicht mit meinem Sattel kompatibel. Es hat zwar nur knapp nicht gepasst, aber eben trotzdem nicht. 🙁
An meinem MTB ließ er sich dagegen problemlos montieren.

Also hatte ich drei Optionen:

1. Einen neuen Sattel kaufen (dafür war ich zu geizig).

2. Den MTB-Sattel auf mein Gravelrad bauen (hätte nicht gut ausgesehen).

3. Eine eigene Halterung designen und drucken.

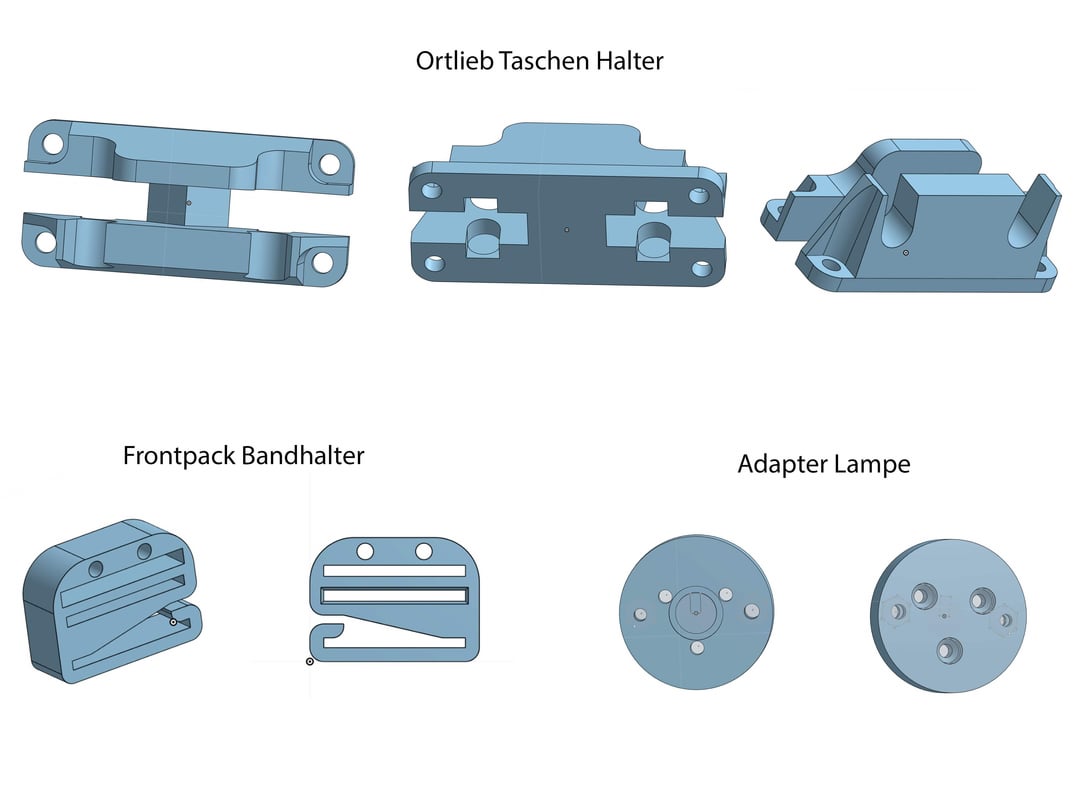

Also ging es an die CAD-Software. Nach insgesamt fünf Prototypen hat schließlich alles gepasst. Den finalen Adapter habe ich aus wasserbeständigem CoPE gedruckt zufällig sogar in Orange, was ich noch da hatte. 😀

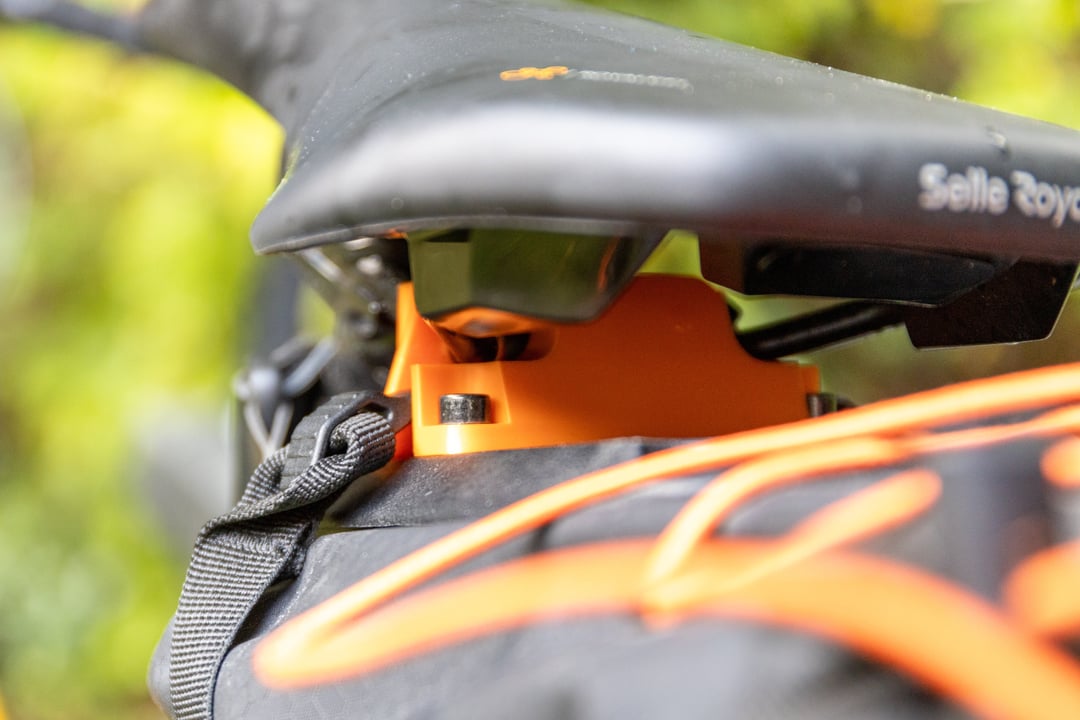

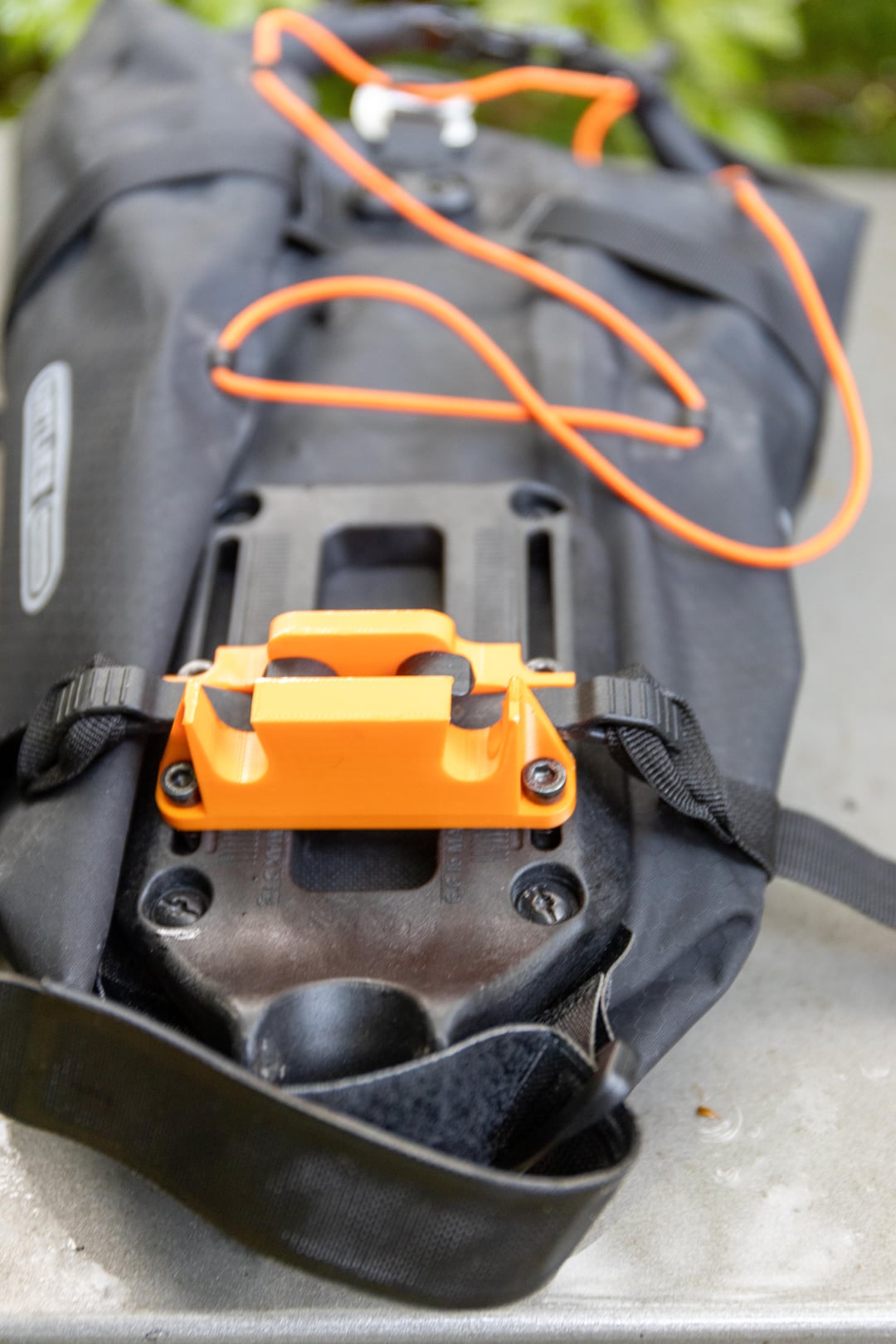

Die Lösung hält bombensicher: Ich bin damit inzwischen schon knapp 100 km beladen gefahren, teils auch über sehr ruppiges Gelände, und es hat alles bestens gehalten. (Bilder 6-9)

Falls ihr Fragen habt, meldet euch gerne. 🙂
Wenn ihr die 3D-Modelle haben wollt, teile ich sie hier noch in einem Kommentar.
