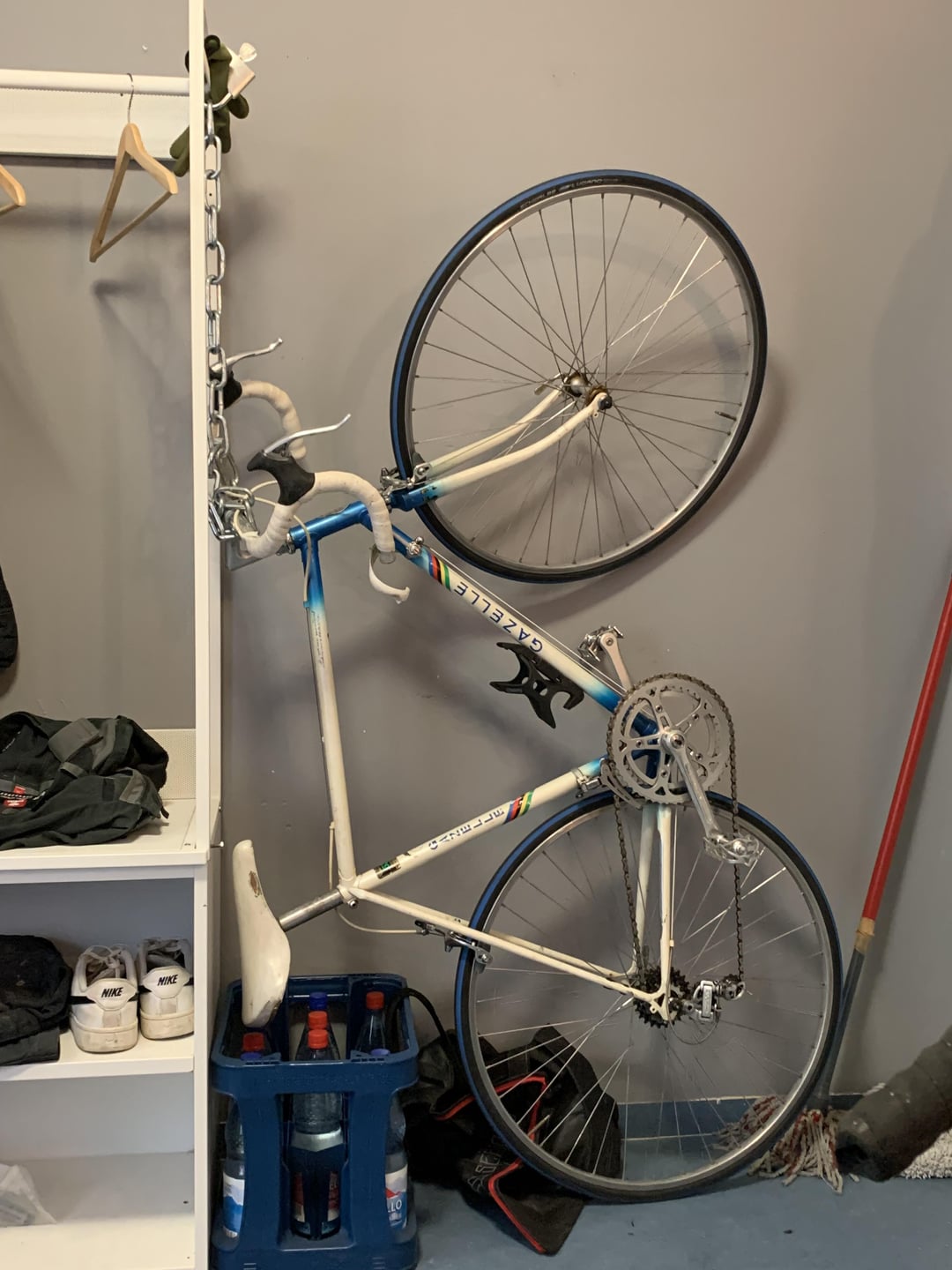

Bin bei meiner ersten „Vintage“ Rennrad Restauration (Gazelle Champion Mondiale AA-Superframe von 83/84??)und hab alles halbwegs verstanden außer das Trettlager.
Will es erstmal original wieder aufbauen und dann eventuell zum fixed gear machen.

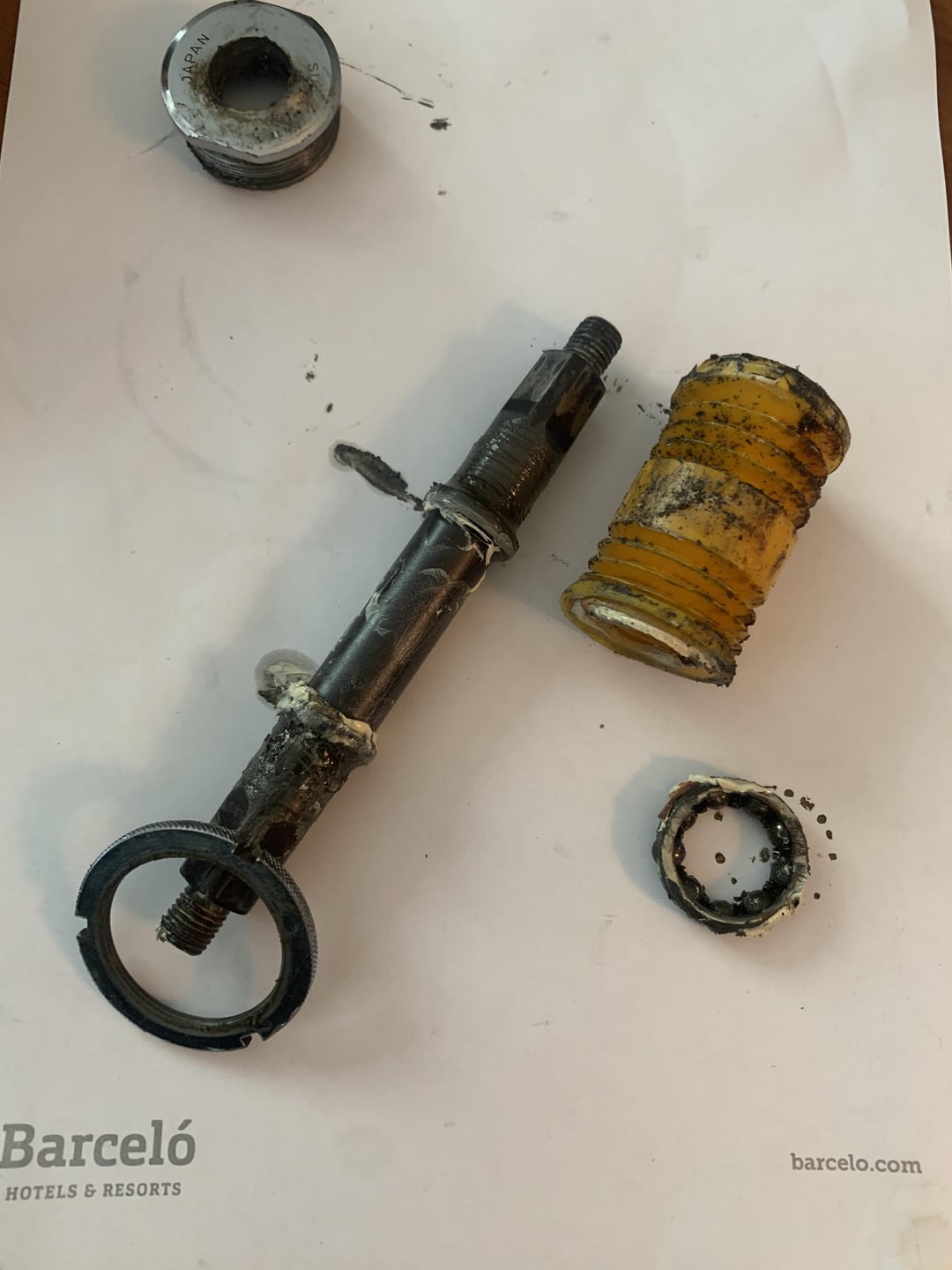

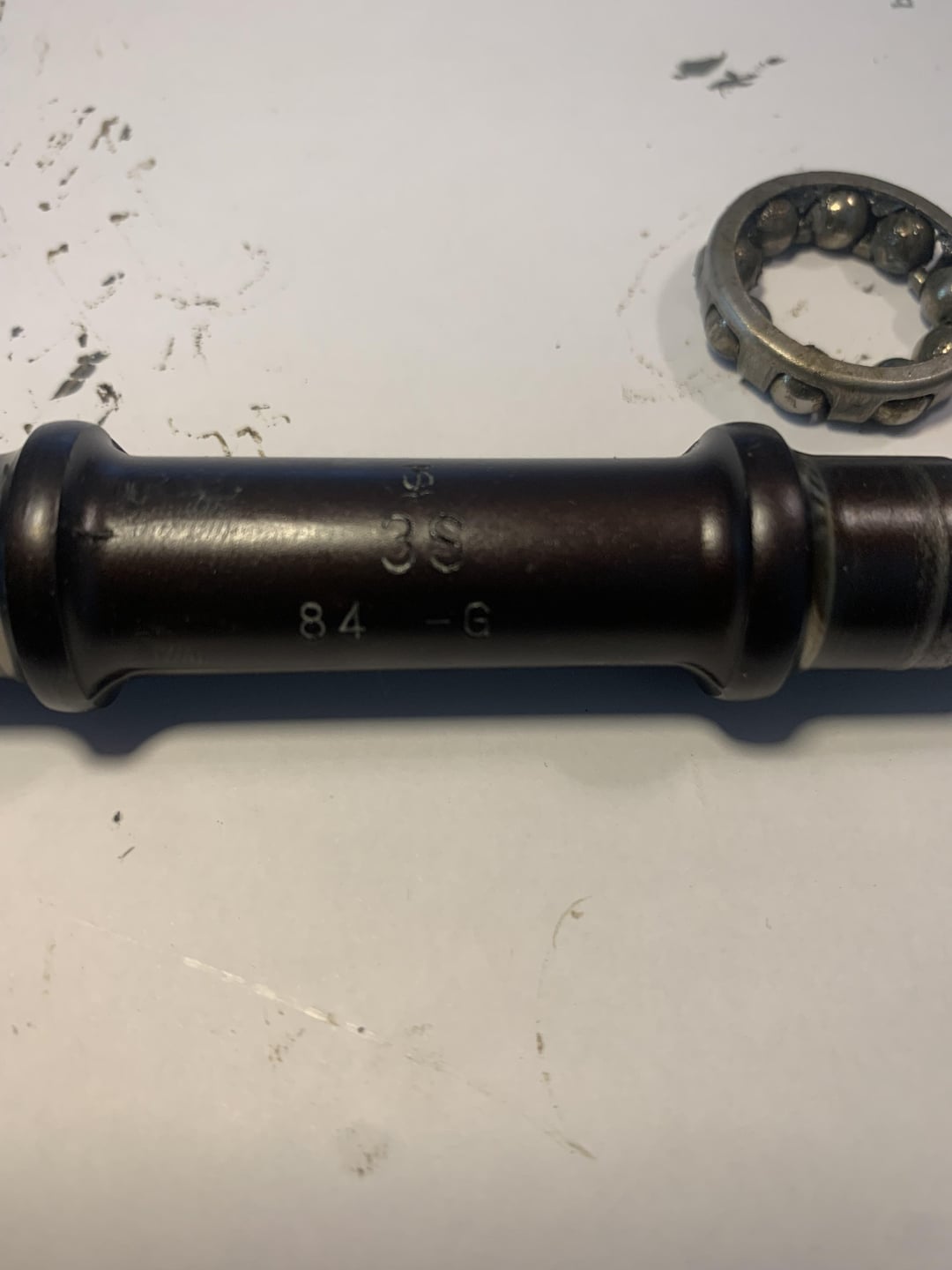

Sugino 3S 846 war/ist drin.
Kann/sollte man das weiterfahren?
Wie bau ich das aus und muss man das spezialwerkzeug haben oder kann man schummeln?
Würde ein Shimano Innenlager BB-UN300 Vierkant passen?
Dankeschön 🙂
by Turbo_Karpfen
3 Comments
Die Antwort auf die Frage hängt ab von der Kurbel die du benutzen willst.

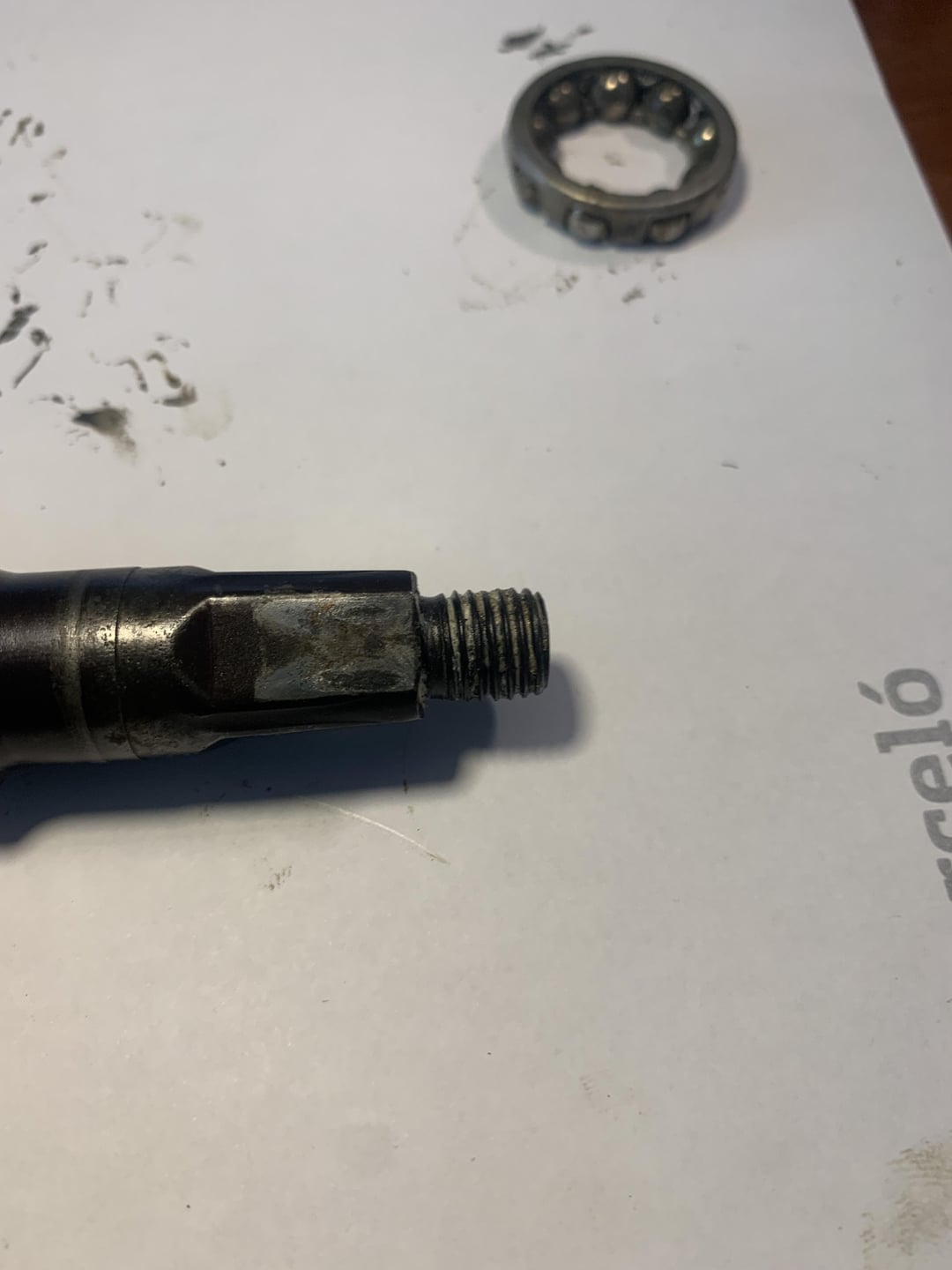

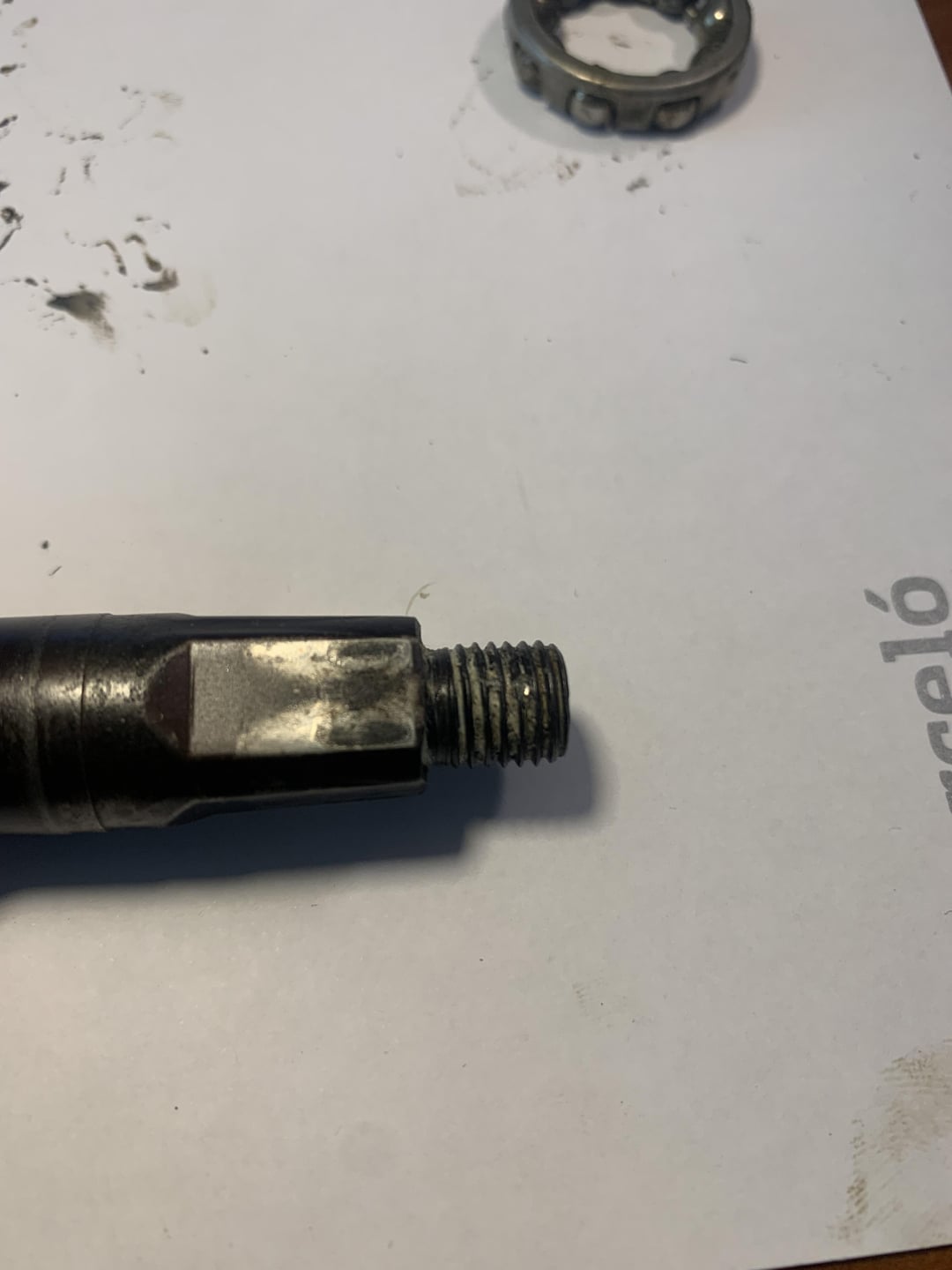

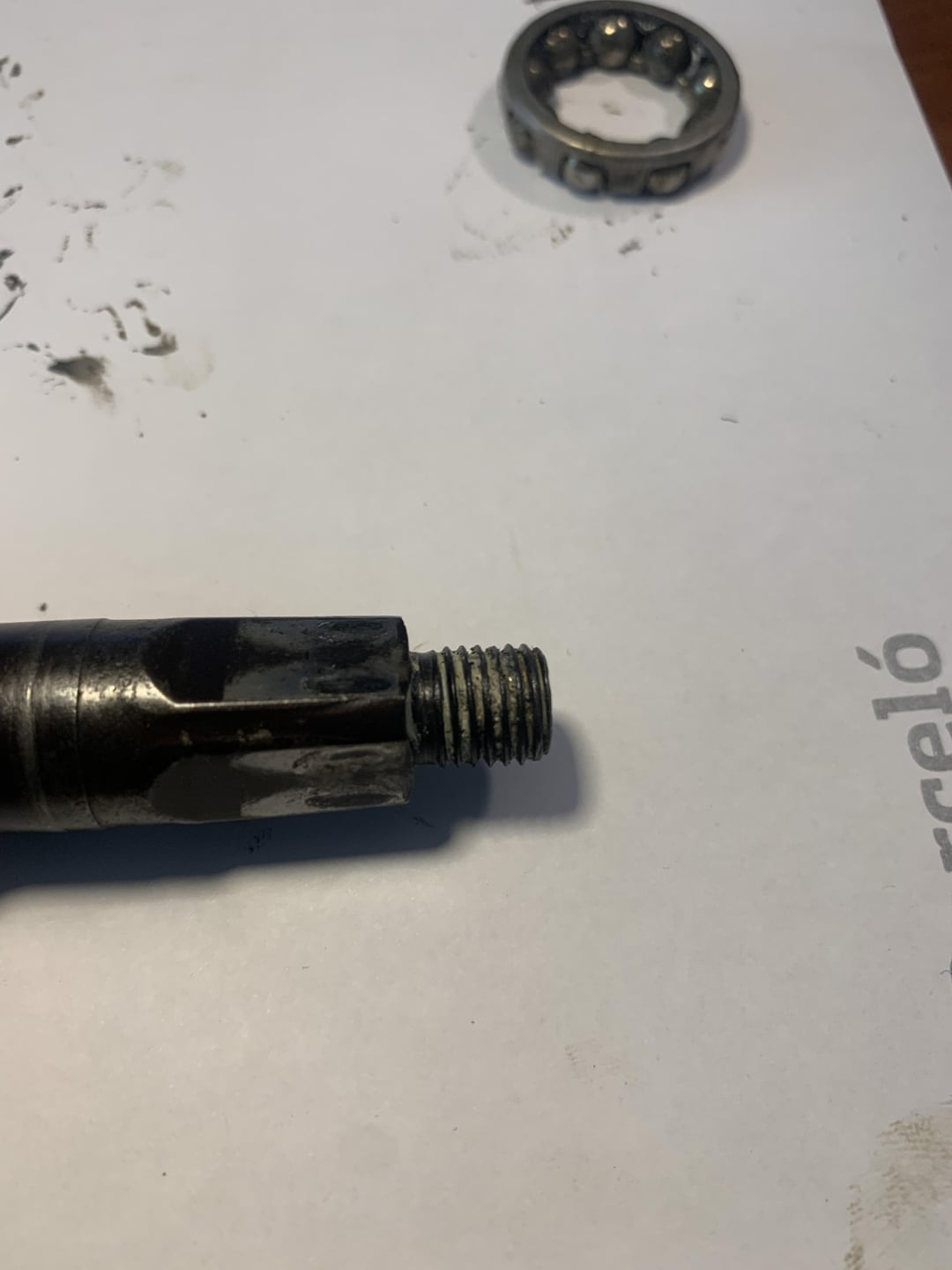

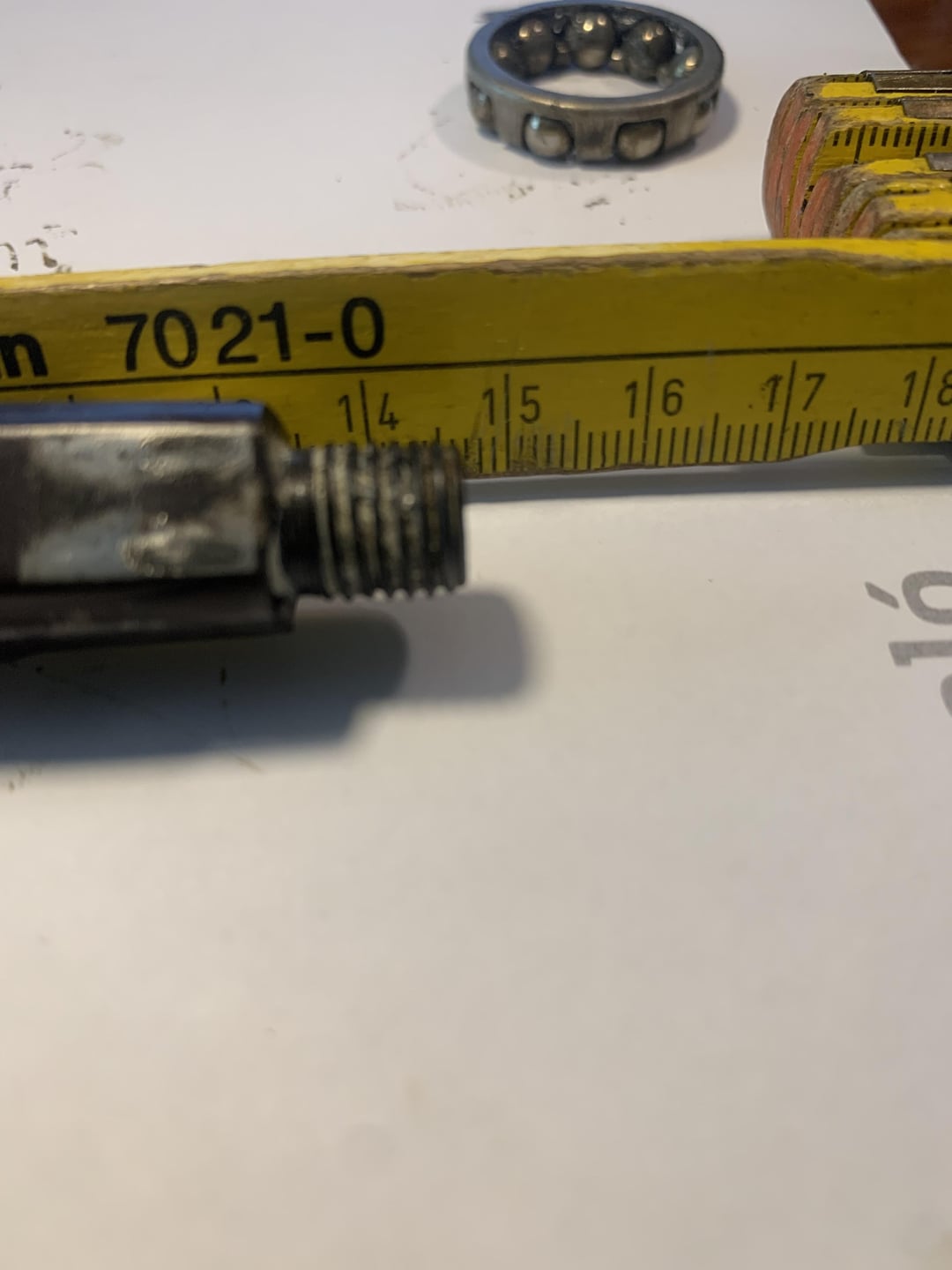

Wenn du die jetztige Kurbel (Sugino Super Maxy mit Lochkreis 110 mm, sehr schön und sehr praktisch) bleibt, kannst du die enden der Welle (also das Ding das sich im Tretlager dreht und du jetzt auf dem Tisch hast) nachmessen.
Vermutlich ist es JIS …
[https://sheldonbrown.com/bbtaper.html](https://sheldonbrown.com/bbtaper.html)

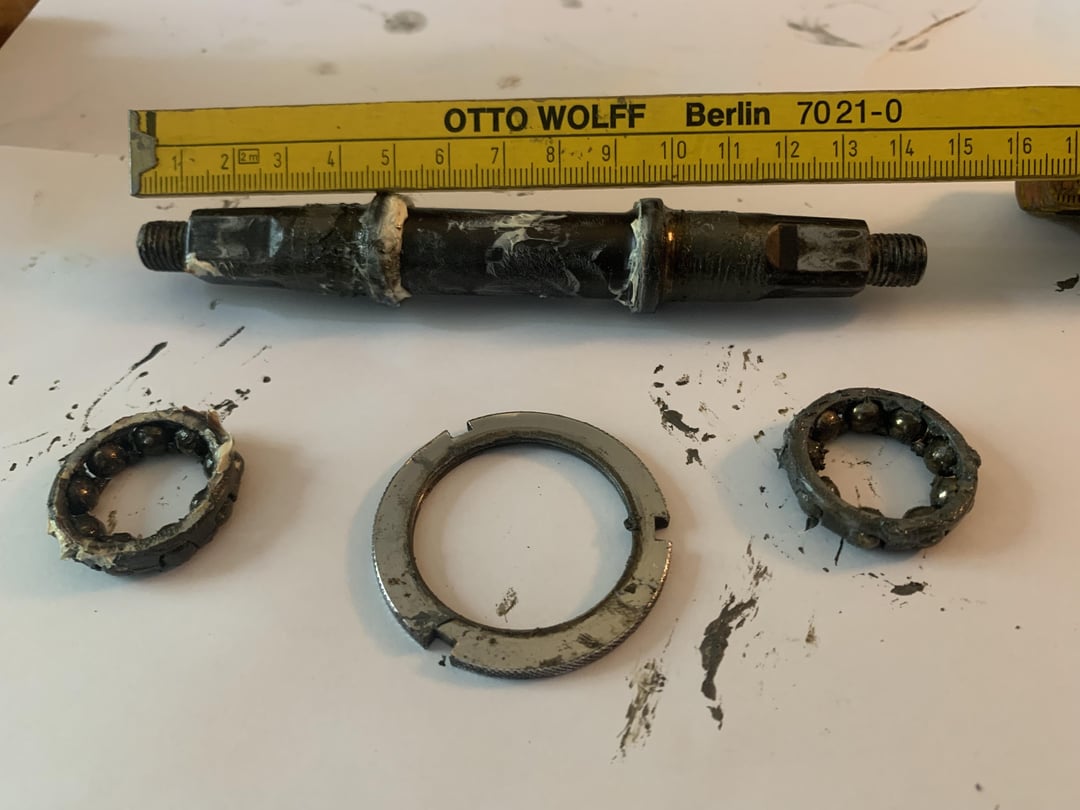

Hinzukommt dann auch die Wellenlänge, die liegt bei dir jetzt bei ungefähr 127 mm (man misst die Gewindestummeln nicht mit). Abhängig von wie weit die kurbel vorher von der rechten Kettenstrebe weg war kann es sein das du etwas schmaler werden kannst.
Mach mal das ganze Ding sauber.
Wenn die Kugel Laufbahnen von der Welle und den Lagerschalen in Ordnung sind, kannst du für ein paar Cent neue Kugelringe kaufen das ganze fetten und wieder einbauen.
Dann hält das Lager noch mal fünf Jahre mindestens.
Da gehört eigentlich kein gekapseltes Innenlager rein. Würde zwar passen, macht man aber nicht. 😉
Ich würde das aber schon komplett tauschen, nicht nur die Achse, dann hat man auch neue Lagerschalen.
Und dann sowas wie auf der Sheldon Brown Seite. Also Vierkantachse mit Innengewinde. Die Konstruktion mit dem Außengewinne erfordert spezielle Muttern und neigt dazu sich zu lösen.
JIS oder ISO… gute Frage siehe dazu auch [Auswechselbarkeit von Vierkant-Kurbelaufnahmesystemen bei Innenlagern – WikiPedalia](https://www.wikipedalia.com/index.php/Auswechselbarkeit_von_Vierkant-Kurbelaufnahmesystemen_bei_Innenlagern)
Für dieses Rad finde ich zwar hier die Kataloge [the original Gazelle Champion Mondial – Brochures](https://www.gazellechampionmondial.nl/brochures.html)
aber da steht nicht welches Innenlager bzw. ich kann kein Niederländisch. Sonst werde ich da auch nicht fündig, oder widersprüchliche Aussagen.

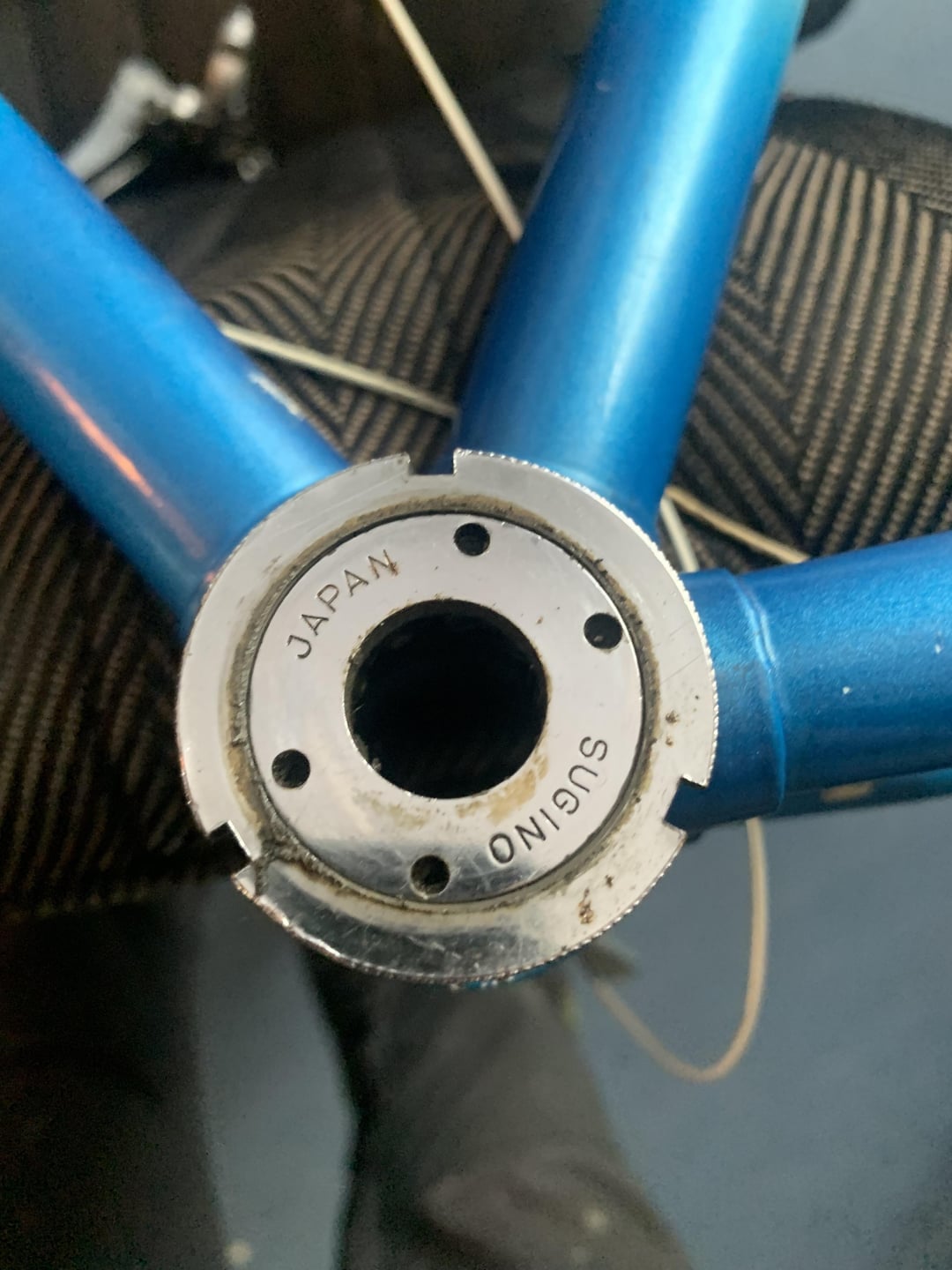

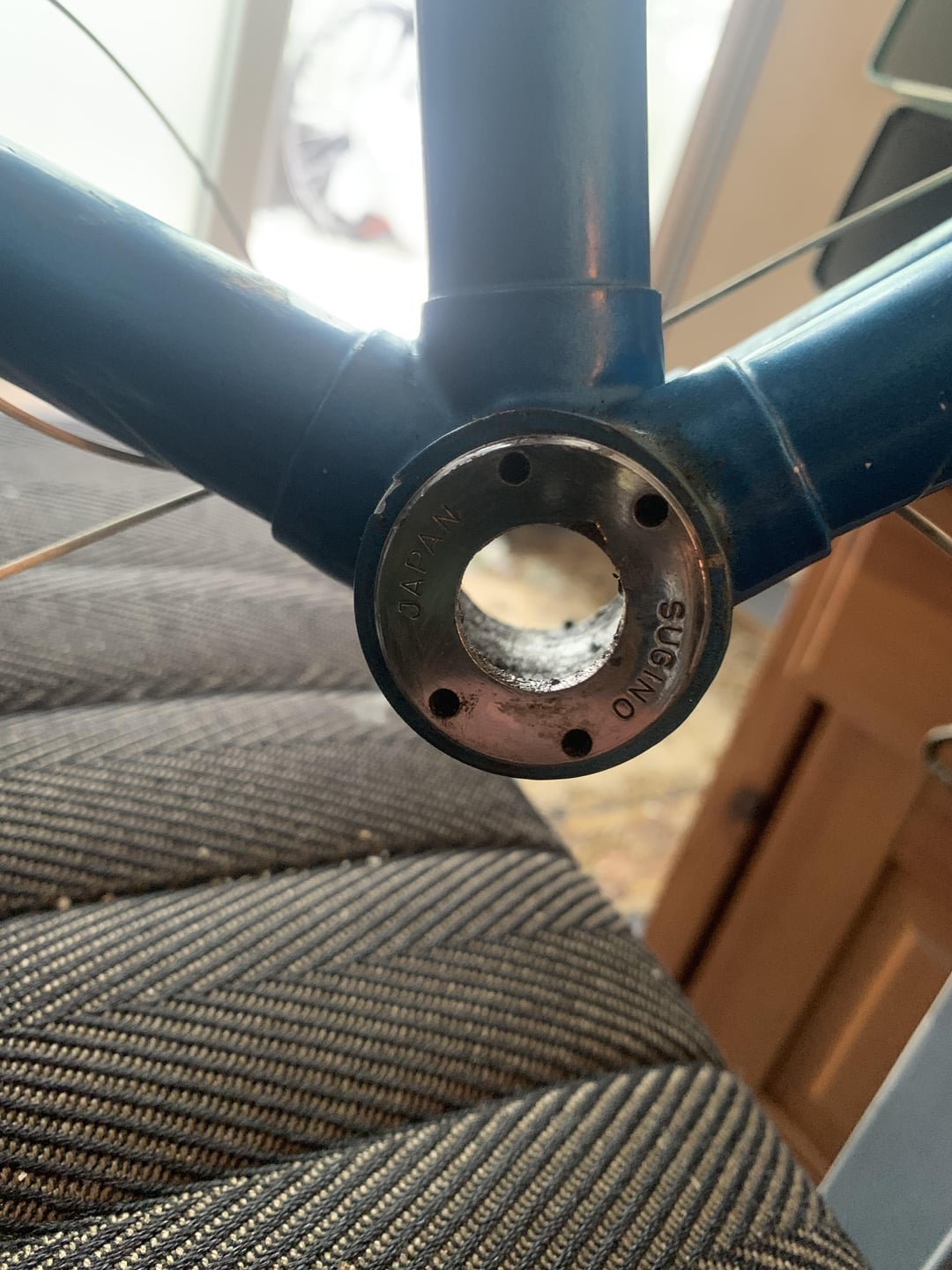

Werkzeuge… Tja… Ist bei sowas immer die Frage, ob man sich das anschafft. Z.B. gibt es für diese große Kontermutter Hakenschlüssel es gibt aber eben auch eine Rohrzange. 😉 Es gibt Schlüssel mit Stiften für die Lagerschale wo Sugiono/Japan drauf steht, es gibt aber eben auch einen dünneren Durchschlag oder so.
