Benötige mal eure Schwarmintelligenz zur Feststellung, welches Bremssystem ich an meinen Rahmen bauen kann.

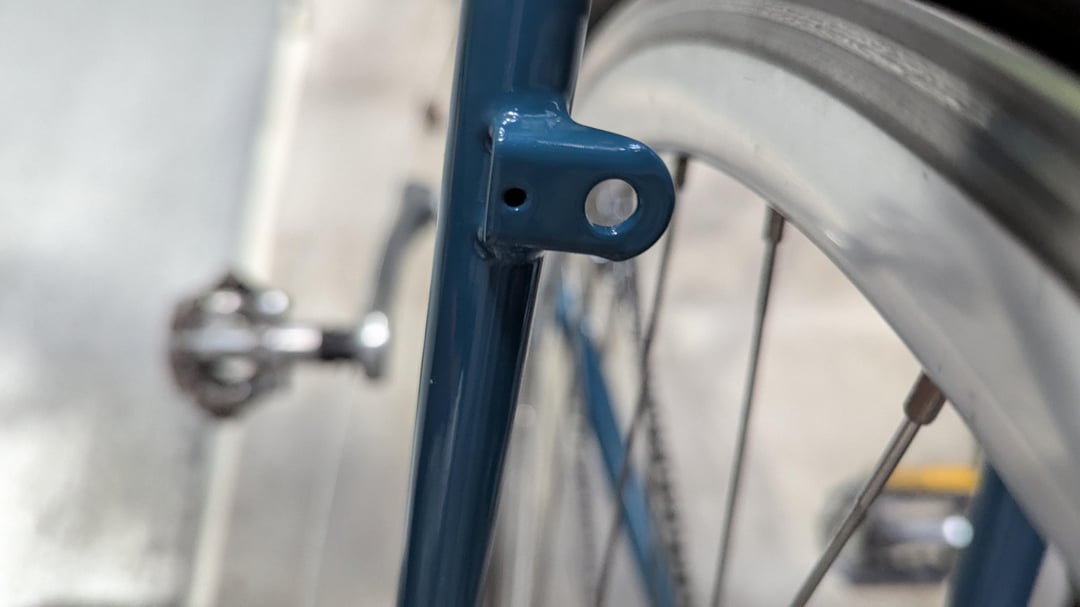

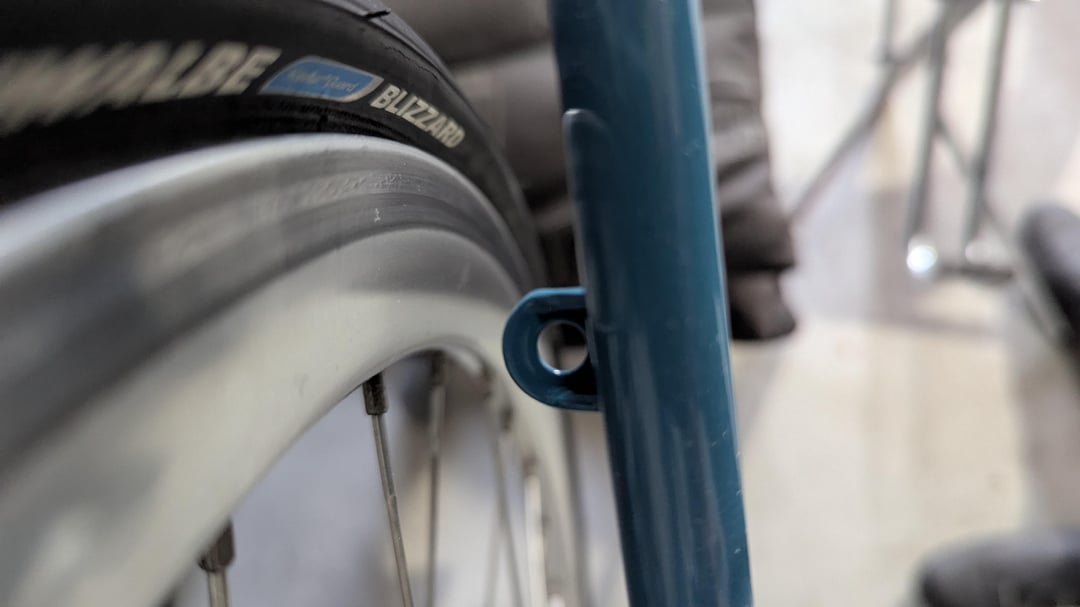

Meine Vermutung ist eine Cantilever-Bremse allerdings fehlt mir der Sockel. Einen passenden Sockel konnte ich bisher nicht finden.
Danke
by foepi
5 Comments
Das sind keine bremsaufnahmen. Ich vermute eher dass das Sockel für ein Rahmenschloss sind.
Deine Bremse kommt in das Loch oberhalb zentral in dieser Brücke.
Ich tippe ebenfalls auf Canti. Meine Vermutung passiert auf der Form und dem Loch für die Feder. Die Gewinde sind zu lackiert. Das sollte aber jeder gute Radladen nachschneiden können.

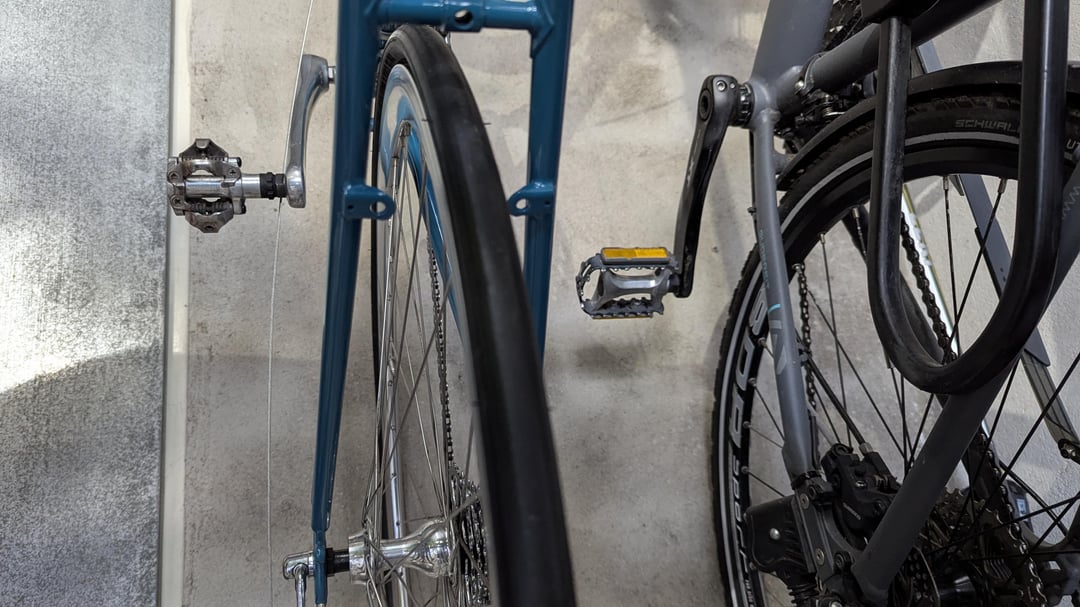

Wie sieht das ganze Bike aus?
Habe ich so noch nie gesehen. Bolzen für Cantilever oder V-Brake gibt es zwar einzeln, aber zum einen brauchen die ein M10 Gewinde, zum anderen sind da wo der Bolzen reinkommt normalerweise 3 kleine Löcher für die Feder, die sind aber auf der Innenseite, das eine kleine Loch was da zu sehen ist, kann es nicht sein. Der Abstand erscheint mir auch etwas weit dafür. Hier ist ein Bild davon [cantilever_aufnahme_hinterrad.jpg (900×675)](https://static.westrad.de/uploads/cantilever_aufnahme_hinterrad.jpg)
Rahmenschloss…. ja da ließe sich vielleicht eins montieren. Ich kenne Rahmen für ein Rahmenschloss aber nur mit einem M4(?) Gewinde direkt im Rahmen, mit einem kleinen Loch, wo dann eine Blechschraube reinkommt oder mit so Manschetten.
Oben das Loch und eine Zangenbremse, KÖNNTE sein, aber der Abstand zur Felge erscheint mir recht weit, ich weiß nicht ob da eine für Rennräder passt. Am Hinterrad wird die auch eigentlich in Richtung Hinten montiert, nicht dann die dann auf diese 2 Befestigungen kommt.
Aber, dieses kleine Loch, sieht mir irgendwie so aus, als müsste es genau da sein und hätte eine Funktion. Ich würde möglicherweise dann doch auf eine Bremse tippen, auch wenn ich keine Idee habe welche. Eine normale V-Brake oder Cantilever ist es nicht.
Nein, also ich für meinen Teil bin da jetzt spontan ratlos. 😉
Das Ganze sieht mir relativ neu aus. Ist das ein Komplettrad oder ein einzelner Rahmen? Wenn es ein Komplettrad war, welche Marke?
Es gab von MAFAC, Universal, Weinmann, usw. Bremsen die hineinpassen. Entgegen der anderen Aussagen hier, handelt es sich tatsächlich um Bremsaufnehmen.
Heute sind diese Bremsen natürlich obsolet. Du kannst selbst aber gucken: MAFAC Competition wäre ein Modell und davon die Anlötvariante. Diese Art der Sockel haben sich nicht durchgesetzt.
Okay… folgende Idee, keine Ahung ob die Idee wirklich so gut ist.
Man besorge sich eine entsprechende Bremse. Hier ist ein Katalog von MAFAC mit den Maßen [CATALOGUES MAFAC: MAFAC 1982](https://labibleduvelocataloguesmafac.blogspot.com/p/mafac-1979.html) müsste man mal den Abstand zwischen den beiden großen Löchern messen. Leider steht im Mafac Katalog nicht, wie dick der Bolzen sein muss, aber das bekommt man irgendwo raus, dieser Bremsentyp heißt “Center Pull Brake with Braze-on” oder “Center Pull Brake direct mount” ich vermute man kann aber auch eine bessere “side pull brake direct mount” verwenden, der Bolzenabstand dürfte der selbe sein. Bei Shimano wäre das die Shimano 105 BR-5810.
So sieht dieser Bremsentyp bei Campa aus [campagnolo direct mount brakes1.jpg (970×1405)](https://cdn.road.cc/sites/default/files/styles/main_width/public/images/Campagnolo%20%28finally%29%20releases%20Direct%20Mount%20brake%20calipers/campagnolo%20direct%20mount%20brakes1.jpg)
Vielleicht passt das ja so direkt und auf die Bolzen einfach eine Mutter mit Sicherungslack oder eine selbstsichernde Mutter? Hier die Technische Spezifikation mit Maßen [C-BR-RECORD-12S-DM-TM1DE](https://media.campagnolo.com/seecommerce/original/C-BR-RECORD-12S-DM-TM1DE)
EDIT: Wenn die Mutter zwar passen würde, man die aber nicht festhalten kann, keine Ahnung wie das genau heißt und wo man sowas bekommt, sowas wie eine 4 Kant Mutter die genau in dieses Rahmenteil passt?
Als Alternative gibt es diese Cantilever Bolzen ( “Canti Stud”) auch mit langem M6 Gewinde.
Diese Rennradbremse benötigt auch kein kleines Loch im Sockel.
