TOUT SAVOIR SUR LE CHAUFFE EAU SOLAIRE – ÉPISODE 9 – CHAUFFE EAU SOLAIRE MONOBLOC EFFET THERMOSIPHON

Le chauffe eau solaire de A à Z – Épisode 9 – Formation technique sur le chauffe eau solaire.
LE CHAUFFE EAU SOLAIRE MONOBLOC A EFFET THERMOSIPHON.
Pas de vase d’expansion, pas de soupape de sécurité, pas de circulateur, pas de régulation, pas d’électricité, et même souvent, pas de liquide antigel.
Sur le papier, c’est LE meilleur des chauffe-eau solaires.
Cela dit, attention, il faut bien respecter les règles d’installation si on ne veut pas de problèmes.

Bonjour aujourd’hui on va s’intéresser à un autre type de chauffeau solaire individuel très spécial probablement le meilleur des chauffau solaire je dirais même sans aucun doute le meilleur des chauffeau solaires individuels j’ai nommé le chauffeau solaire monobloc à effet thermosyphon il fait partie de la famille des chauffeaux solaires sous

Pression mais il a une particularité qui le rend très très exceptionnelle comme tu peux le voir sur ces photos tu vois de quoi je parle allez un ti indice c’est esthétique ouais c’est ça on est tous d’accord il est hyper moche tu as un ballon d’eau

Chaude sur un toit mais quelle idée et pourquoi pas une machine à laver ou une baignoire sur un toit bon ben il doit bien y avoir une raison pour qu’on fasse un truc aussi stupide ben oui c’est tout simplement parce que c’est le meilleur moyen le plus simple le plus efficace le

Plus économique peut-être même le plus écologique de faire de l’eau chaude sanitaire mais pour ça il faut mettre le ballon sur le toit et je dirais que c’est quasiment la condition inévitable maintenant moi je te dis mon avis la beauté bah la beauté ça se mange

Pas en salade alors on y va à fond pour le chauffau à effet thermosyphon [Musique] musique la dernière fois je t’ai dit que le chauffeau solaire autobidangeable était bien plus efficace que le chauffeau solaire classique à circulation forcée sous pression oui il y avait plein de matériel qui devenaent

Inutile mais là on réduit le matériel à presque plus rien plus de régulation plus de sonde de température plus d’électricité plus de circulateur plus de vas d’expansion et même sous certaines conditions plus de glycole alors il reste quoi ben les panneaux le ballon des tuyaux une soup de sécurité

Et quelques accessoires autant te dire que là on écrase les prix et on balaye quasiment tous les risques de panne technique oui parce que pour moi plus un système est simple moins il a de composant moins il a d’intelligence embarquée et plus il est robuste mais alors pourquoi on voit pas

Partout tu l’as certainement deviné mais un ballon sur le toit c’est pas si évident que ça et ça pose quelques problèmes premièrement pour nous en France le problème du gel et là on peut pas se contenter de mettre du liquide caloporteur antigel dans le circuit solaire parce qu’en fait sur le toit on

A aussi un circuit sanitaire c’est qu’avevec des tuauteries d’eau chaude et des tuauteries d’eau froide qui risqu de geler ben voilà on a tout dit je dirais que pour nous c’est quasiment mort en fait je dirais quasiment parce qu’il y a quelques applications on va quand même

Le voir et deuxième problème bah le look bon ben là je te l’ajoue l’architecte des bâtiments de France ou le fonctionnaire du service urbanisme de la mairie oh vous êtes sérieux là vous voulez mettre ça sur votre toit on est en France ici on est des gens

Sérieux faut vous faire soigner il y a des touristes qui viennent dépenser leur argent ici il fou lui et oui ça passerait dans presque tous les pays du monde sauf chez nous oui on veut bien faire un peu d’énergie renouvelable mais il faut pas pousser quand même on a des

Principes il faudrait voir à pas trop les bousculer quoi l’avenir de l’humanité est en jeu vous allez quand même pas me dire que c’est quelques ballons qui vont être la solution à T le problème et puis les Américains et les Chinois polluent bien plus que nous alors rangez vos ballons écolo mettez

Des ballons électrique on a des centrales nucléaires qui sont propres tout va bien se passer bon comme tu vois c’est pas une mince à faaire donc ce genre de chauffeau solaire tu en verras partout dans le monde mais chez nous tu en verras pas beaucoup en fait quasiment la

Seule application où tu le verras c’est le saisonnier bah oui l’été on accueille des touristes donc en fait on a un gros besoin d’eau chaude l’été et puis l’hiver ben on va ranger son système alors on range son système où on le vidange et puis pour le look bah en fait

Au lieu de le mettre sur sur le toit visible de tous ben on va le mettre poser au sol ce qui gênera personne alors je te l’ai déjà dit les liquides sont incompressibles quand un liquide chauffe il se dilate ça veut dire que son poids ne change pas mais il prend plus de

Place donc il est moins dense en pratique ça veut dire qu’un l d’eau chaude est moins lourd qu’un l d’eau froide donc si on les mélange en fait l’eau froide va couler et l’eau chaude va monter et ben c’est tout simplement le principe qu’on va appliquer dans un

Chauffau à effet thermosyon on place les panneaux solaires en bas l’eau qui est dedans va chauffer au soleil elle va monter dans les tuaux vers le haut puisqu’elle est plus légère elle va traverser un serpentin dans le ballon puis elle va redescendre puisquelle va se refroidir jusqu’en bas des panneaux

Où elle va va recirculer dans les panneaux se réchauffer et tant qu’il y a du soleil ce cycle va continuer tout seul le système thermosifon n’a besoin ni de pompe ni de régulation ni de sonde la circulation de l’eau va s’effectuer toute seule c’est ce qu’on appelle l’effet

Thermosifon voilà c’est tout alors bien sûr il y a quelques conditions à respecter bien installer les tuyaux en pente régulière du début jusqu’à la fin leur diamètre doit pas être trop fin et le circuit doit pas être trop long tu imagines bien que la vitesse de circulation du fluide dans les panneaux

Est très importante et qu’elle dépend de plein de paramètres et viens pas me demander dans les commentaires quel diamètre de tuyau il faut quelle section quelle pente il n’y a pas de réponse évidente à ces question de toute façon sur ce type de chauffeau solaire individuel le fabricant va te fournir un

Matériel calibré avec toute la documentation technique et ses préconisations d’installation sinon si tu veux le fabriquer toi toi-même alors je te conseille d’abord de prendre la documentation des panneaux solaires que tu auras choisi de voir quel débit va te demander le fabricant parce que le

Fabricant va te dire il me faut 3 4 5 6 L par minute dans mes panneaux solaires sachant que ça peut être très différent en fonction des types de panneaux solaires ensuite il faudra que tu calcules les vitesses de circulation en fonction des températures des pertes de

Charge des tuyaux des longueurs et des pente bref pas facile et c’est pour ça que les fabricants éditent des documentations techniques dans lesquels grâce à leurs essais et leurs calculs ils te disent les limites de leur système alors attention tous les panneaux solaires ne peuvent pas fonctionner avec un chauffeau solaire à

Effet thermosyon tu as le choix entre les panneaux solaires plans et les panneaux solaires à tube sous vide alors j’ai pas de faire un cours maintenant sur les capteurs thermiques mais dans une des prochaines vidéos que je vais faire je vais rentrer dans le détail de tous ces types de panneaux mais alors

Quand même juste quelques petits tuyau pour ce type de chauffeau solaire il va falloir faire attention au panneau emploi dis-toi bien pour un capteur plan il faut donc que l’eau rentre dans le capteur qu’elle le traverse et qu’elle redescende alors si tu prends un capteur traditionnel type méandre c’està-dire

Qui fait plein de circonvolution ça fonctionnera pas ça va complètement freiner ton liquide et ça marchera pas pour ça sur un capteur plan on va plutôt utiliser un capteur en harp c’est-à-dire où le le liquide va remplir le panneau sur la totalité et le liquide va redescendre en haut sur le côté capteur

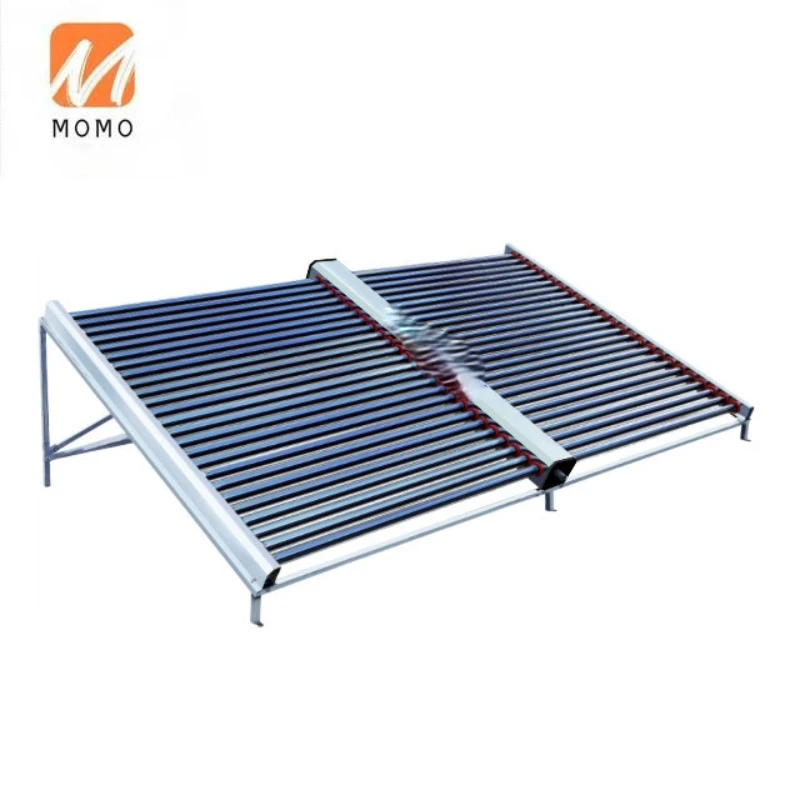

En harp pour les tubes sousvdes c’est pareil il y a plusieurs types de technologie on va avoir des capteurs dans lesquels le liquide va monter va parcourir un collecteur et redescendre et c’est plutôt ce système là qui va te falloir on va voir des capteurs sous où

Vous allez avoir le liquide qui va monter qui va parcourir chaque tube et qui va redescendre et là ça fonctionnera pas donc il faut pas ce genre de panneau donc pour les panneaux sous-vides à tube on va utiliser plutôt des capteur à effet caloduc on verra plus tard

Exactement ce que ça veut dire mais on traverse uniquement un collecteur plutôt qu’un panneaux à circulation directe où on fera l’intégralité de tous les tubes et sinon une fois que tu vas avoir choisi tes panneaux en fait le nombre de panneaux va dépendre du volume de l’eau

Tu vas choisir de la taille du ballon que tu vas choisir et ce volume d’eau bah il va dépendre de ta consommation donc du nombre de personnes et du type d’utilisation que vous allez faire de l’ chaude sanitaire alors côté installation les chauffeaux thermosyon monobloc c’est-à-dire avec les panneaux en bas et

Un ballon horizontal au-dessus sont plutôt adaptés à mettre soit sur un toit terrasse soit au sol et sur un toit il va falloir tenir compte du poids du système alors pour estimer le poids tu prends à peu près 50 kg par panneau tu prends à peu près 100

Kg pour le ballon tu rajoutes le nombre de litres donc si tu as un 200 l bah tu rajoutes encore 200 kg et puis tu vas prendre les accessoires et compagnie tu rajoutes 500 kg 50 kg donc là tu vois bien qu’on va très vite arriver à 500 kg

Ce qui peut poser quand même quelques problèmes sur une toiture en plus il faudra protéger les canalisations du gel et c’est pas une mince à faire il faudra monter tu au TR d’eau chaude et d’eau froide sur le toit traverser ta toiture donc sur un toit en pente c’est pas

Simple raisonnablement on va plutôt monter ce genre de chauffeau solaire sur un toit plat ou au sol alors aussi n’oublie pas qu’il est très important que le ballon soit au plus près de tes points de puisage sinon adieu les économies d’énergie et bonjour la tente au robinet si à chaque utilisation d’eau

Chaude il faut attendre deux plombs pour que l’eau chaude à arrive alors là je te raconte pas du coup c’est pas la peine de s’obstiner à vouloir faire un chauffeau solaire thermosifon s’il est à 20 m et que la configuration de la maison s’y prête pas par contre si tu

Coches toutes les cases alors fonce c’est ce qu’ a mieux alors parlons maintenant de la point en cas de mauvais temps on fait quoi ben là tu as deux solutions soit c’est une résistance électrique qui va se retrouver dans le ballon sur le toit mais là il va falloir

Mettre un minuteur de façon à pas chauffer la journée en espérant qu’il y aura du soleil ou soit et là moi je préfère cette solution on va mettre le ballon solaire en amont d’un ballon par exemple électrique normal ou d’un quelques quelle que soit l’énergie d’ailleurs mais en amont c’est-à-dire

Que le chauffeau solaire est en préchauffage de ton eau sanitaire c’est-à-dire que l’eau qui est peut-être chaude et qui sort de ton ballon solaire va entrer dans l’entrée e froide de ton ballon traditionnel comme ça ton chauffeau traditionnel bah il chauffera plus que le nécessaire le complément de ce qui

Manquera par rapport à l’eau chaude qui vient du solaire un petit mot maintenant sur la gestion des températures extrêmes le froid revenons sur le problème du gel en réalité dans certaines régions le nombre de jours il gel fort est quand même assez rare et de courte durée dans ce

Cas-là ce qu’on peut faire c’est mettre du glycole dans le circuit solaire et puis protéger les canalisations d’eau chaude et d’eau froide pour ces quelques jours il va faire très froid alors pour ça il existe des isolantes tuyauterie mais ça suffira pas il faudra peut-être aussi mettre des câbles chauffants pour

Quelques jours dans l’année pour le ballon lui-même c’est moins problématique puisque général l’eau bah dedans elle va être chaude ou tiède en général même peut-être chaude parce que vous avez peut-être une résistance d’appoint dedans et on a un grand volume donc elle va pas facilement geler par contre au niveau des déperditions

Thermiques quand il va faire très froid ça va pas être terrible hein parce que votre ballon il va quand même perdre des calories et maintenant la gestion des températures extrêmes mais vers le chaud sur un chauffeau solaire individuel classique en fait quand le ballon est chaud bah la pompe s’arrête de tourner

Et on arrête de chauffer le ballon ensuite s’il y a toujours du soleil bah du coup puisqu’on échange plus c’est le panneau qui va surchauffer mais jusqu’à la tombée de la nuit le lendemain matin si tu as pas tiré d’eau ben le ballon il est déjà chaud le soleil arrive mais le

Chauffe solaire il a une régulation descendre de température il va pas continuer de chauffer ton eau mais alors sur le thermosyon ça se passe comment bah oui parce que dès qu’il y a du soleil l’effet thermosyon il va se mettre en route mais le système et le soleil il savent pas à quelle

Température est le ballon s’il est s’il est déjà chaud dès le matin bah ça va continuer de chauffer jusqu’à quand bah alors il y a peut-être des risques que ça surchauffe de ouf là que ça boue dans le ballon donc tu es obligé de rester chez toi et de prendre des douches tout

L’été ouais terminé les vacances d’été tu partiras plus qu’en hiver ou alors l’été s’il pleut mais non je déconne si vraiment tuutilise pas ton équipement euh pendant l’été bah euh normalement c’est facilement accessible donc tu peux couvrir tes panneaux ou éventuellement les purger en fait ça évitera la

Surchauffe de tes panneaux en permanence et puis ça te permettra de prolonger la durée de vie ton flauau solaire et si tu veux pas ou tu peux pas ou que c’est pas possible de les recouvrir ne t’inquiète pas les fabricants ont tout prévu pour que le ballon ne se met pas à bouillir

Exemple dans certains systèmes à l’air libre en cas de surchauffe l’eau contenue dans les panneaux finira par s’évaporer et dans ce cas plus d’effets thermosions dans d’autres systèmes on va utiliser une spave de sécurité de pression et de température quand la température augmente trop c’est-à-dire proche de 100° bah la soupape va

S’ouvrir de l’eau chaude sort du ballon et de l’eau froide la remplace faisant chuter la température du ballon et quand la pression augmente de trop bah c’est pareil la soupave va aussi s’ouvrir pour faire sortir un petit peu d’eau et abaisser la pression exactement comme le ferait une soupable de sécurité ou un

Groupe de sécurité sur un ballon pour autant il y a quand même il y a toujours un groupe de sécurité sur un ballon sanitaire de toute façon et sinon en général quand la température du ballon et des panneaux augmente mais en fait les pertes thermiques elles vont augmenter aussi du coup sur certains

Systèmes on peut atteindre un point d’équilibre où les gains vont compenser les pertes ce point d’équilibre se situe en général entre 80 et 100° en fonction de la température de l’air des conditions d’implantation et de la durée d’ensoleillement c’est pour ça que même sans utilisation de l’eau chaude et s’il

Fait très beau ben on natteindra jamais la température d’éhibition dans un dans un ballon du coup tu vois bien qu’un chauffau solaire thermosifon peut atteindre même si on le souhaite pas des températures qui vont voisiner 90°gr donc tu as pas intérêt à oublier de mettre un mitigeur thermostatique en

Sortie c’est-à-dire un mélangeur qui fait que tu vas pas te retrouver avec de l’eau à 90°gr au niveau du robinet et une eau mélangée alors pour résumer je t’ai dressé un petit tableau avec les avantages et les inconvénients du système alors les avantages la simplicité la pose rapide et facile sauf

Bien sûr si tu décides de le mettre sur un trou en pente ù là ça va devenir tout de suite compliqué pas d’électronique pas de circulateur tout ce que je vous ai dit ça fonctionne sans électricité donc c’est tout à fait idéal pour un site isolé et bien sûr forcément le prix

Va voir sur internet tu vas voir le prix des systèmes thermosifons c’est beaucoup moins cher qu’un chauffeau solaire classique c’est le système idéal pour le sud de l’Europe ou alors les régions tropical et bien sûr l’énergie solaire elle est gratuite et elle est renouvelable et alors les inconvénients

Bah il y en a pas tant que ça en fait c’est gérer les grandes chaleurs gérer les grands froids et on a vu que c’était faisable et l’esthétique et c’est tout bon et puis histoire de trouver autre chose je me suis dit que quand vous avez un chauffeau solaire qui est chez vous

S’il y a une fuite d’eau vous allez la voir ça va couler chez vous bon si vous votre chauffeau solaire est sur un toit c’est pas évident donc il faut de temps en temps aller jeter un œil parce que s’il y a une fuite d’eau ben ça ne

S’arrêtera jamais et vous ne le saurez pas si quand la facture va arriver bon ben voilà je crois qu’on a fait le tour il me restera plus que dans la prochaine vidéo à te présenter son petit frère le thermosifon qui ne craint pas le gel mais pour ça faudra attendre un petit peu

Il ne rêve pas s’il craint pas le gel c’est qu’ craint autre chose allez salut à toi et à très bientôt
